Блок БПК-2ВРК.24В V.5 питания и коммутации
- Модель 2021 года
Блок питания и коммутации БПК-2ВРК.24В Ver.5 является ДВУХКАНАЛЬНОЙ версией блока БПК-4ВРК.24В Ver.5.
ТАБЛИЦА СРАВНЕНИЙ ВЕРСИЙ БЛОКОВ ПИТАНИЯ И КОММУТАЦИИ БПК-4ВРК.24В
Блок предназначен для работы в системах громкоговорящей связи (ГГС) как источник стабилизированного питания напряжением 24В выносных блоков различных модификаций и типов, а также как коммутационно-усилительное 2-х канальное устройство для подключения взрывозащищенных абонентов ПОСТ МКА-ВРК 1Ех (с электретным микрофоном в кнопочном посте), ПОСТ-ВРК 1Ех или 2Ех (с рупором в качестве микрофона) которые устанавливаются во взрывоопасной зоне.
Блок БПК-4ВРК.24В должен быть установлен в безопасной зоне и подключен к сети питания 220В.
Функциональные возможности:
- Возможность подключения до 2-х взрывозащищенных абонентов кабелем до 500 метров
- Работа с взрывозащищенными абонентами типа ПОСТ-ВРК 1Ех и/или ПОСТ-ВРК 2Ех с пассивным рупором/микрофоном
- Работа с взрывозащищенными абонентами типа ПОСТ МКА-ВРК с активным электретным микрофоном, встроенным в блок с кнопками СИГНАЛ и РАЗГОВОР.
- Отдельная регулировка громкости и чувствительности микрофона (источника) сигнала для каждого взрывозащищённого канала (ВРК).
- Дифференциальный усилитель сигнала микрофона (рупора) при работе с абонентами типа ПОСТ-ВРК.
- Автоматическое переключение на линейный усилитель микрофонного сигнала при работе с абонентами ПОСТ МКА-ВРК.
- Встроенная система активного подавления эффекта паразитной акустической связи (ПОАС) для каждого канала ВРК.
- Включение режима «дистанционное включение микрофона» как для каналов ВРК, так и для выносных блоков подключенных к разъемам ЛИНИЯ.
- Вкл./выкл. разрешения на включение режима «дистанционное включение микрофона» для каждого канала ВРК.
- Отдельная цифровая индикация уровня громкости и чувствительности для каждого канала ВРК.
- Отдельный светодиодный индикатор включения микрофона (источника) для каждого канала ВРК.
- Встроенный источник питания 24В 200Вт.
- Встроенный в корпус контрольный динамик для контроля и настройки параметров абонентов с регулятором громкости.
- Встроенный в корпус микрофон, который включается кнопкой РАЗГОВОР на передней панели блока что позволяет участвовать в разговорах в качестве абонента.
- Встроенный в корпус тройник-разветвитель на 2 линии с разъемами FQ18-4 и 1 разъем RM14-4.
- Стальной корпус, окрашенный порошковой краской.
- Общепромышленное (не взрывозащищенное) исполнение блока.
- Режим работы: 24/7
Применение блока БПК-2ВРК.24В позволяет построить множество систем ГГС в которых требуются взрывозащищенные абоненты.
Одна из схем ГГС с блоками БПК-2ВРК.24В Ver.5:
- Общие параметры:
- Тип блока: Блок питания и коммутации
- Место установки: В помещении
- Исполнение: Общепромышленное
- Материал корпуса: сталь х/к 0,8мм
- Динамик: Встроенный в корпус
- Микрофон: Встроенный электретный
- Регулировка чувствительности микрофона: Есть
- Линейный вход: Нет
- Линейный выход: Нет
- Выход: 2 канала для ПОСТ-ВРК на рупор. 4х15Вт 100В
- Тип связи: Аналоговая
- Режим связи: симплекс / полудуплекс конференц связь
- Напряжение питания: ~220В
- Источник питания: сеть ~220В
- Ток потребления, не более: 4А
- Диапазон рабочих температур: -40...+50град. С
- Модель переговорного устройства:
- 1 - Клемма заземления; 2 - Тумблер включения питания блока; 3-; вывод сетевого кабеля ; 4 – Предохранитель 220В 5А; 5 – Разъемы ЛИНИЯ тип FQ18-4 для подключения блоков ПУ в общепромышленном исполнении; 6 – Разъемы ВРК для подключения взрывозащищенных абонентов ПОСТ-ВРК, тип разъема ШР20П5 вилка на блок; 7 – тумблеры разрешения включения режима дистанционного включения микрофона для каждого из каналов ВРК; 8 –Выбор абонента для работы режима «свободные руки»; 9 – Разъем ЛИНИЯ типа RM14-4; 10 – Кнопка РАЗГОВОР; 11 - Регулятор громкости встроенного контрольного динамика; 11 –12 - Кнопки регулировки громкости и чувствительности для каждого канала ВРК; 13 - Цифровой индикатор уровня громкости и чувствительности для каждого канала ВРК; 14 - Светодиодный индикатор включения микрофона у взрывозащищенного абонента; 15 – Встроенный контрольный динамик; 16 – Встроенный электретный микрофон.
-
ПАСПОРТ и ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ -

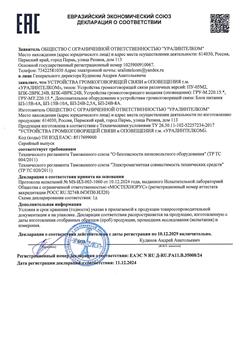

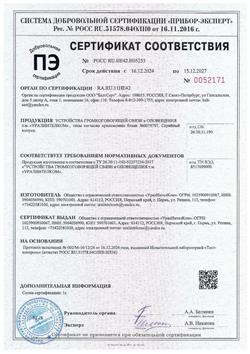

СЕРТИФИКАТ ГОСТ-Р добровольная сертификация ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕАС ТС
