Блок БПК-4ВРК.24В V.5 питания и коммутации

В наличии и под заказ
Артикул: 0505
  • Вес: 5.5 кг.
  • 0 руб.
  • 52 200 руб.
Блок БПК-4ВРК.24В V.5 питания и коммутации
Новинка
Имя:
Телефон: *
Email: *
  • Модель 2021 года
    Блок питания и коммутации БПК-4ВРК.24В Ver.5 является глубоко модеринизированной (полностью переработанной) версией блока БПК-4ВРК.24В Ver.4.

    ТАБЛИЦА СРАВНЕНИЙ ВЕРСИЙ БЛОКОВ ПИТАНИЯ И КОММУТАЦИИ БПК-4ВРК.24В

    Блок предназначен для работы в системах громкоговорящей связи (ГГС) как источник стабилизированного питания напряжением 24В выносных блоков различных модификаций и типов, а также как коммутационно-усилительное 4-х канальное устройство для подключения взрывозащищенных абонентов ПОСТ МКА-ВРК 1Ех (с электретным микрофоном в кнопочном посте), ПОСТ-ВРК 1Ех или 2Ех (с рупором в качестве микрофона) которые устанавливаются во взрывоопасной зоне.
    Блок БПК-4ВРК.24В должен быть установлен в безопасной зоне и подключен к сети питания 220В.

    Функциональные возможности:

    - Возможность подключения до 4-х взрывозащищенных абонентов кабелем до 500 метров
    - Работа с взрывозащищенными абонентами типа ПОСТ-ВРК 1Ех и/или ПОСТ-ВРК 2Ех с пассивным рупором/микрофоном
    - Работа с взрывозащищенными абонентами типа ПОСТ МКА-ВРК с активным электретным микрофоном, встроенным в блок с кнопками СИГНАЛ и РАЗГОВОР.
    - Отдельная регулировка громкости и чувствительности микрофона (источника) сигнала для каждого взрывозащищённого канала (ВРК).
    - Дифференциальный усилитель сигнала микрофона (рупора) при работе с абонентами типа ПОСТ-ВРК.
    - Автоматическое переключение на линейный усилитель микрофонного сигнала при работе с абонентами ПОСТ МКА-ВРК.
    - Встроенная система активного подавления эффекта паразитной акустической связи (ПОАС) для каждого канала ВРК.
    - Включение режима «дистанционное включение микрофона» как для каналов ВРК, так и для выносных блоков подключенных к разъемам ЛИНИЯ.
    - Вкл./выкл. разрешения на включение режима «дистанционное включение микрофона» для каждого канала ВРК.
    - Отдельная цифровая индикация уровня громкости и чувствительности для каждого канала ВРК.
    - Отдельный светодиодный индикатор включения микрофона (источника) для каждого канала ВРК.
    - Встроенный источник питания 24В 200Вт.
    - Встроенный в корпус контрольный динамик для контроля и настройки параметров абонентов с регулятором громкости.
    - Встроенный в корпус микрофон, который включается кнопкой РАЗГОВОР на передней панели блока что позволяет участвовать в разговорах в качестве абонента.
    - Встроенный в корпус тройник-разветвитель на 4 линии с разъемами FQ18-4 и 1 разъем RM14-4.
    - Стальной корпус, окрашенный порошковой краской.
    - Общепромышленное (не взрывозащищенное) исполнение блока.
    - Режим работы: 24/7

    Применение блока БПК-4ВРК.24В позволяет построить множество систем ГГС в которых требуются взрывозащищенные абоненты.

    Одна из схем ГГС с блоками БПК-4ВРК.24В Ver.5:


    • Общие параметры:
    • Модель переговорного устройства:
    • Тип блока: Блок питания и коммутации
    • Место установки: В помещении
    • Исполнение: Общепромышленное
    • Материал корпуса: сталь х/к 0,8мм
    • Динамик: Встроенный в корпус
    • Микрофон: Встроенный электретный
    • Регулировка чувствительности микрофона: Есть
    • Линейный вход: Нет
    • Линейный выход: Нет
    • Выход: 4 канала для ПОСТ-ВРК на рупор. 4х15Вт 100В
    • Тип связи: Аналоговая
    • Режим связи: симплекс / полудуплекс конференц связь
    • Напряжение питания: ~220В
    • Источник питания: сеть ~220В
    • Ток потребления, не более: 6А
    • Диапазон рабочих температур: -40...+50град. С
  • 1 - Клемма заземления; 2 - Тумблер включения питания блока; 3-; вывод сетевого кабеля ; 4 – Предохранитель 220В 5А; 5 – Разъемы ЛИНИЯ тип FQ18-4 для подключения блоков ПУ в общепромышленном исполнении; 6 – Разъемы ВРК для подключения взрывозащищенных абонентов ПОСТ-ВРК, тип разъема ШР20П5 вилка на блок; 7 – тумблеры разрешения включения режима дистанционного включения микрофона для каждого из каналов ВРК; 8 –Выбор абонента для работы режима «свободные руки»; 9 – Разъем ЛИНИЯ типа RM14-4; 10 – Кнопка РАЗГОВОР; 11 - Регулятор громкости встроенного контрольного динамика;  1112 - Кнопки регулировки громкости и чувствительности для каждого канала ВРК; 13 - Цифровой индикатор уровня громкости и чувствительности для каждого канала ВРК; 14 - Светодиодный индикатор включения микрофона у взрывозащищенного абонента; 15 – Встроенный контрольный динамик; 16 – Встроенный электретный микрофон.
  • ПАСПОРТ и ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

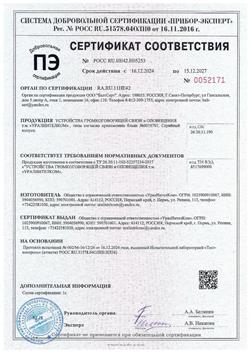

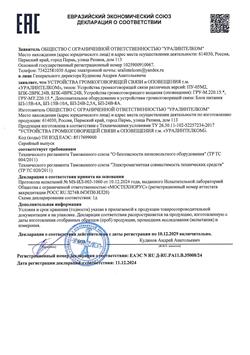

  • СЕРТИФИКАТ ГОСТ-Р добровольная сертификация ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕАС ТС
