ПОСТ МКА-ВРК.*** 1Ех взрывозащищенный абонент с кабелем

Взрывозащищенный  блок ПОСТ МКА-ВРК (микрофонно-коммутационный аппарат) с взрывозащищенным рупорным громкоговорителем представляет собой устройство, предназначенное для работы во взрывоопасной зоне (до 1Ex включительно) в качестве удаленного абонента. Работает  совместно с блоками управления типа: БПК-4ВРК Ver.5, БПК-2ВРК Ver.5, ПУ-05М2-ВРК-УНИС Ver.4, которые устанавливаются вне опасной зоны.

---

Основным отличием от ПОСТ-ВРК 1Ех и ПОСТ-ВРК 2Ех является наличие у ПОСТ МКА-ВРК электретного взрывозащищенного микрофона, встроенного в корпус кнопочного поста. По этому для передачи сообщений, при нажатой кнопке РАЗГОВОР, говорить нужно не в рупор (в отличии от ПОСТ-ВРК *Ех), а в микрофон, что значительно повышает качество связи и разборчивость сообщений.

---

Таблица сравнений взрывозащищенных абонентов

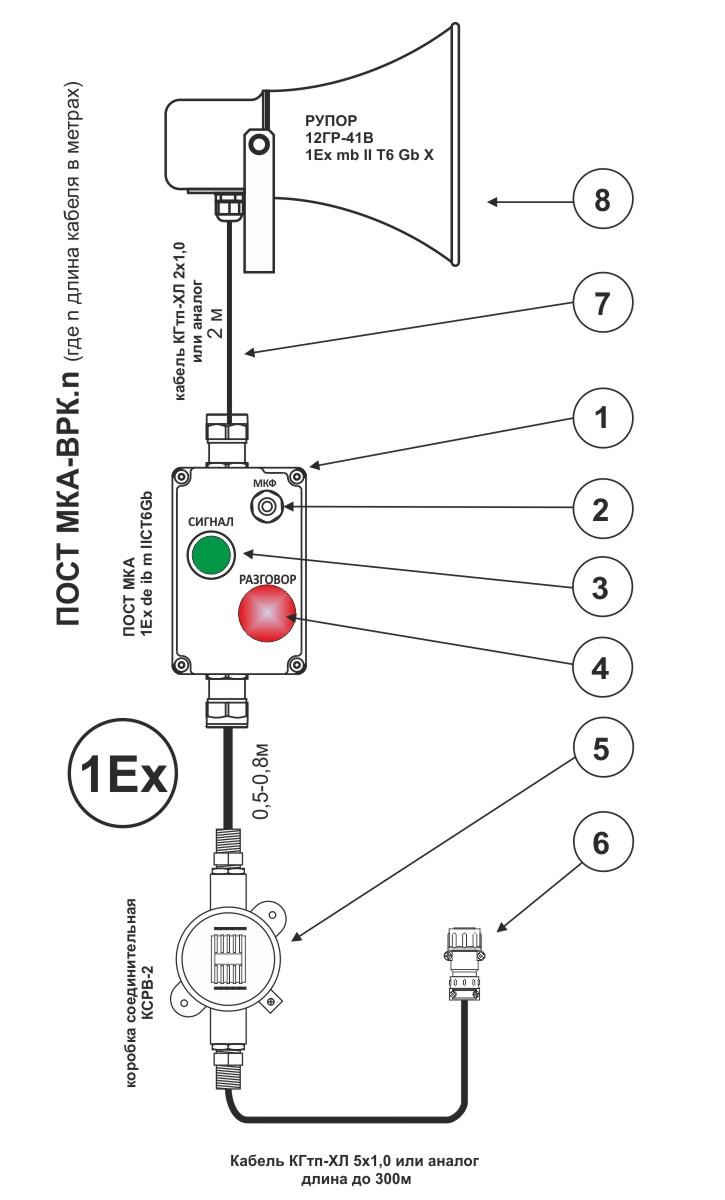

Взрывозащищенный МКА (микрофонно-коммутационный аппарат); Микрофон электретный взрывозащищенный Кнопка СИГНАЛ Кнопка РАЗГОВОР Взрывозащищенная клеммная коробка Соединительный кабель типа КГтп-ХЛ 5х1,0 (или аналог)  с разъемом ШР20П5НШ10 РОЗЕТКА для подключения к блоку ПУ-05М2-ВРК-УНИС V.4 или БПК-2ВРК.24В ver.5 или БПК-4ВРК.24В ver.5 во взрывобезопасной зоне; Соединительный кабель межу рупором и блоком МКА (стандартная длина около 2х метров или под заказ)  Рупорный громкоговоритель взрывозащищенный типа 12ГР-41В (120В) или аналог.



 Маркировка: ПОСТ МКА-ВРК.N, где N - длина кабеля в метрах

Поставляется  в комплекте с жестко присоединённым со стороны взрывозащищенного поста «хвостом» около 1м и клеммной взрывозащищенной коробкой и присоединенным к ней  хладостойким кабелем типа КТтп-ХЛ 5х1,0 (или аналог) длиной от 10 до 300 метров. С другой стороны кабеля припаян разъем типа ШР20П5НШ10 для подключения к блоку ПУ-05М2-ВРК-УНИС Ver.4, БПК-2ВРК.24В Ver.5, БПК-4ВРК.24В Ver.5



Для передачи сообщения из взрывоопасной зоны абоненту необходимо нажать кнопку «РАЗГОВОР» и удерживая ее говорить в микрофон

Для передачи тонального сигнала нажать кнопку «СИНАЛ».

Регулировка громкости входящих сообщений, чувствительности микрофона производится на блоке управления к которому подключен ПОСТ МКА-ВРК.

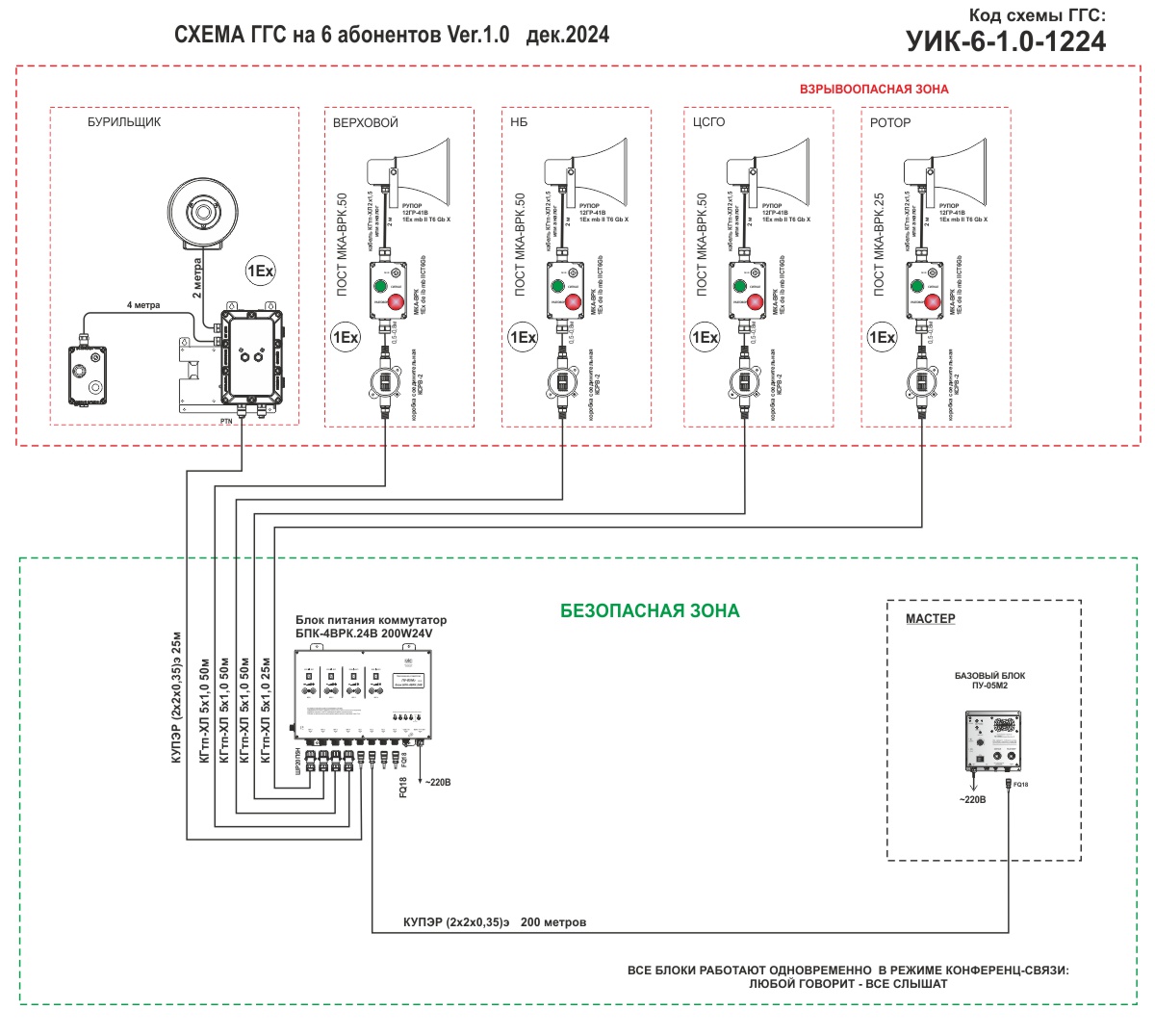

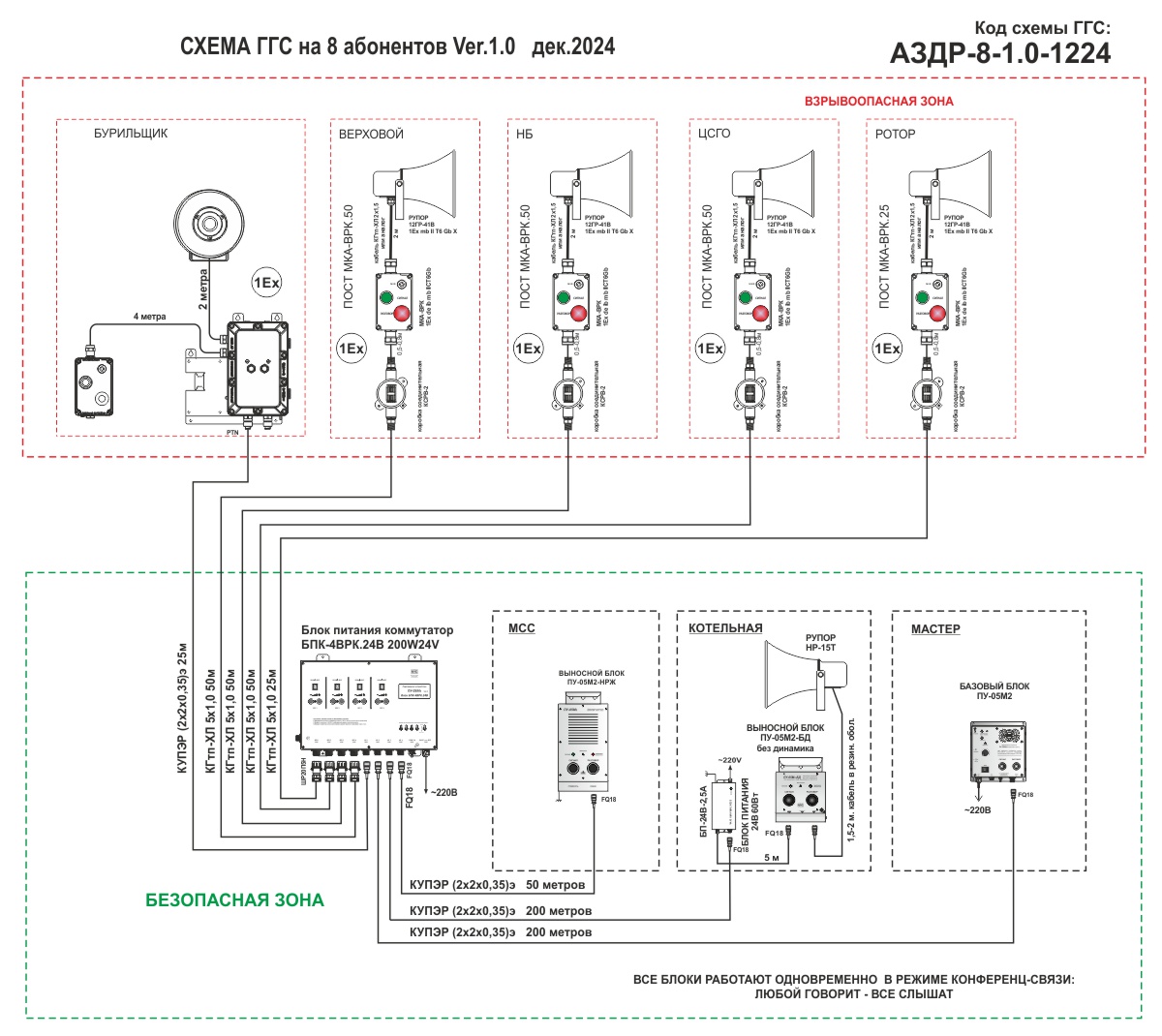

Пример использования в комплектациях переговорных устройств см. на вкладке СХЕМА ПОДКЛЮЧЕНИЯ
