Блок БПК-4ВРК.24В V.4 питания и коммутации

Изготовим под заказ
Артикул: 0504
  • Вес: 5.3 кг.
  • 0 руб.
  • 0 руб.
Блок БПК-4ВРК.24В V.4 питания и коммутации
Имя:
Телефон: *
Email: *
  • ВНИМАНИЕ! В 2021 г блок снят с производства, в связи с модернизацией до БПК-4ВРК Ver.5
    В настоящее время идет поставка из складских запасов по ранее заключенным договорам с согласованными схемами ГГС.
    Техническая поддержка, гарантийные обязательства и ремонт будут оказываться в полном объеме.


    Блок питания и коммутации БПК-4ВРК.24В Ver.4 является промежуточной версией блока между моделями БПК-4ВРК.24В Ver.3 и БПК-4ВРК-24В Ver.5

    ТАБЛИЦА СРАВНЕНИЙ ВЕРСИЙ БЛОКОВ ПИТАНИЯ И КОММУТАЦИИ БПК-4ВРК.24В

    Блок предназначен для работы в системах громкоговорящей связи (ГГС) как источник стабилизированного питания напряжением 24В выносных блоков различных модификаций и типов, а также как коммутационно-усилительное 4-х канальное устройство для подключения взрывозащищенных абонентов ПОСТ-ВРК 1Ех или 2Ех установленных во взрывоопасной зоне.
    Блок БПК-4ВРК.24В Ver.4 должен быть установлен в безопасной зоне и подключен к сети питания 220В.

    Функциональные возможности:
    • - Возможность подключения до 4-х взрывозащищенных абонентов кабелем до 500 метров
    • - Работа с взрывозащищенными абонентами типа ПОСТ-ВРК 1Ех и/или ПОСТ-ВРК 2Ех с пассивным рупором/микрофоном.
    • - Отдельная регулировка громкости и чувствительности микрофона (источника) сигнала для каждого взрывозащищённого канала (ВРК).
    • - Встроенная система активного подавления эффекта паразитной акустической связи (ПОАС) для каждого канала ВРК.
    • - Вкл./выкл. разрешения на включение режима «дистанционное включение микрофона» для каждого канала ВРК.
    • - Отдельная цифровая индикация уровня громкости и чувствительности для каждого канала ВРК.
    • - Отдельный светодиодный индикатор включения микрофона (источника) для каждого канала ВРК.
    • - Встроенный источник питания 24В 200Вт.
    • - Встроенный в корпус тройник-разветвитель на 4 линии с разъемами FQ18-4 и 1 разъем RM14-4.
    • - Стальной корпус, окрашенный порошковой краской.
    • - Общепромышленное (не взрывозащищенное) исполнение блока.
    • - Режим работы: 24/7
    Применение блока БПК-4ВРК.24В позволяет построить множество систем ГГС в которых требуются взрывозащищенные абоненты.

    Одна из схем ГГС с блоками БПК-4ВРК.24В Ver.4:
    • Общие параметры:
    • Тип блока: Блок питания и коммутации
    • Место установки: В помещении
    • Исполнение: Общепромышленное
    • Материал корпуса: сталь х/к 0,8мм
    • Динамик: Нет
    • Микрофон: Нет
    • Регулировка чувствительности микрофона: Есть
    • Линейный вход: Нет
    • Линейный выход: Нет
    • Выход: 4 канала для ПОСТ-ВРК на рупор. 4х15Вт 100В
    • Тип связи: Аналоговая
    • Режим связи: симплекс / полудуплекс конференц связь
    • Напряжение питания: ~220В
    • Источник питания: сеть ~220В
    • Ток потребления, не более: 6А
    • Диапазон рабочих температур: -40...+50град. С
    • Модель переговорного устройства:
  • БПК-4ВРК габаритные размеры 1 - вывод сетевого кабеля ; 2 - Тумблер включения питания блока; 3- Клемма заземления; 4 – Предохранитель 220В 5А; 5 – Разъемы ЛИНИЯ тип FQ18-4 для подключения блоков ПУ в общепромышленном исполнении; 6 – Разъемы ВРК для подключения взрывозащищенных абонентов ПОСТ-ВРК, тип разъема ШР20П5 вилка на блок; 7 – тумблеры разрешения включения режима дистанционного включения микрофона для каждого из каналов ВРК; 8 – Разъем ЛИНИЯ типа RM14-4; 9 – Кнопки регулировки громкости и чувствительности для каждого канала ВРК; 10 – Цифровой индикатор уровня громкости и чувствительности для каждого канала ВРК; 11 – Светодиодный индикатор включения микрофона у взрывозащищенного абонента.
  • ПАСПОРТ и ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

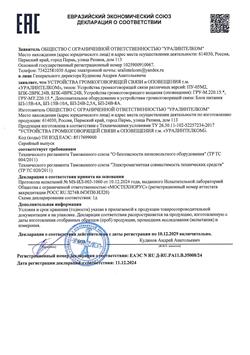

  • СЕРТИФИКАТ ГОСТ-Р добровольная сертификация ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕАС ТС
