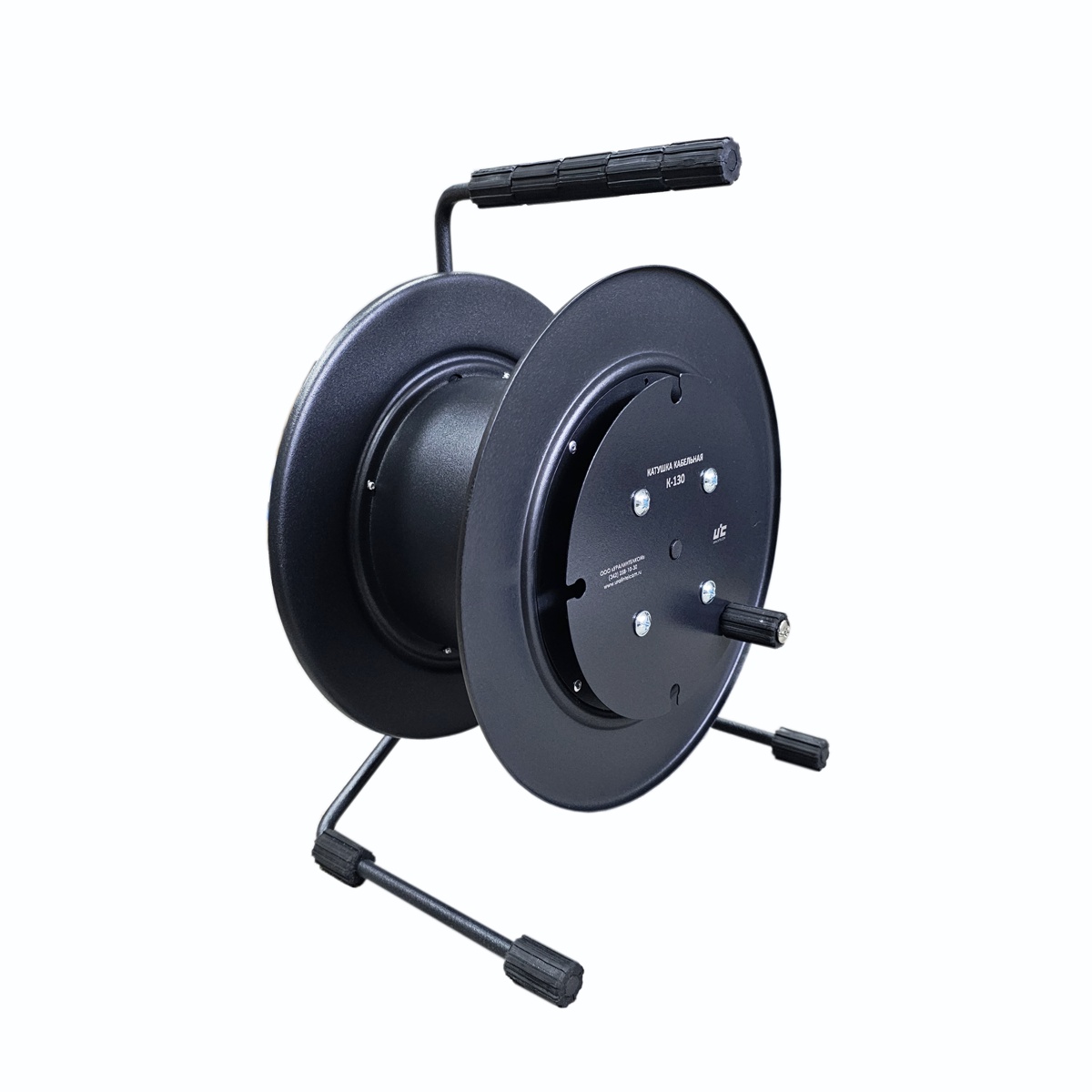

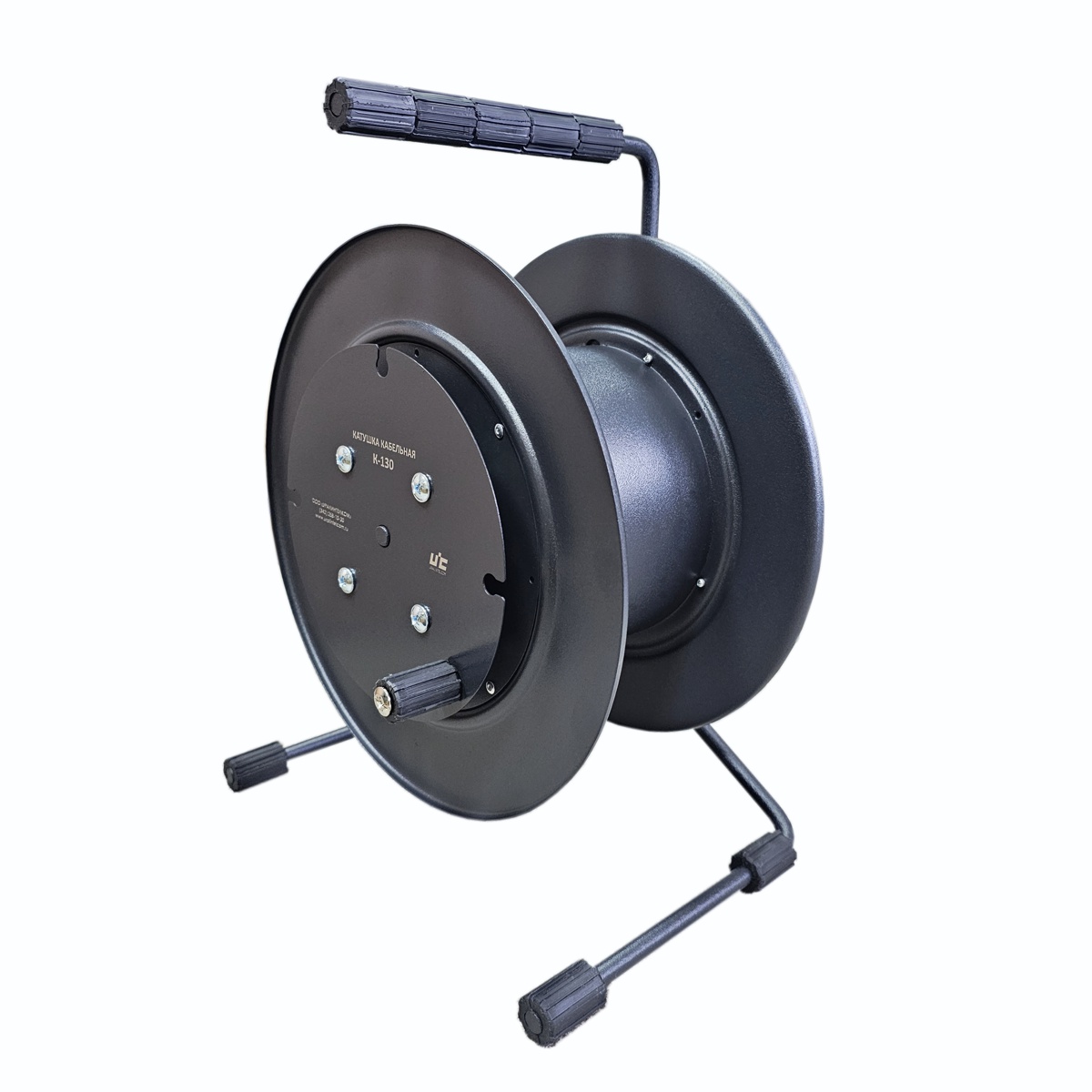

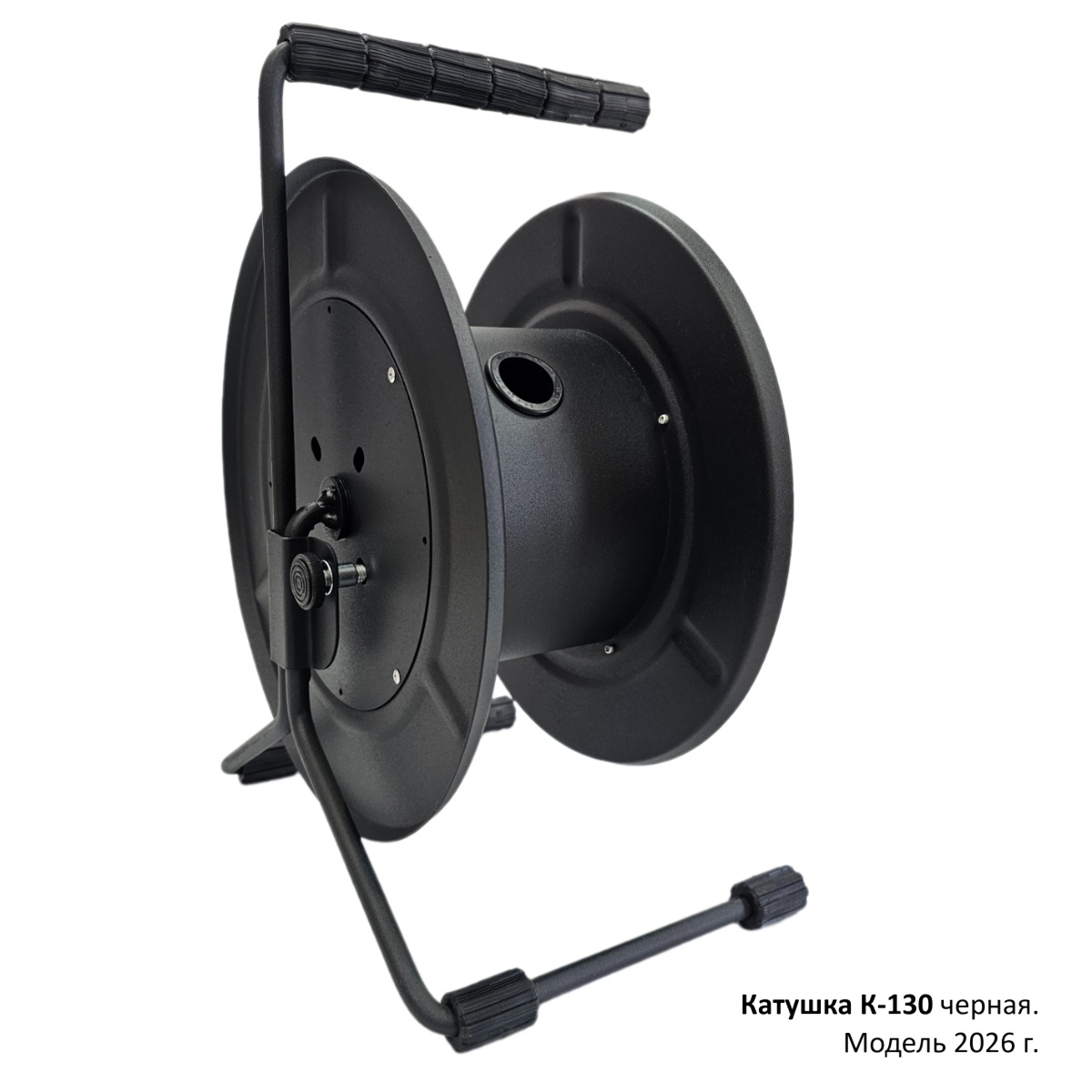

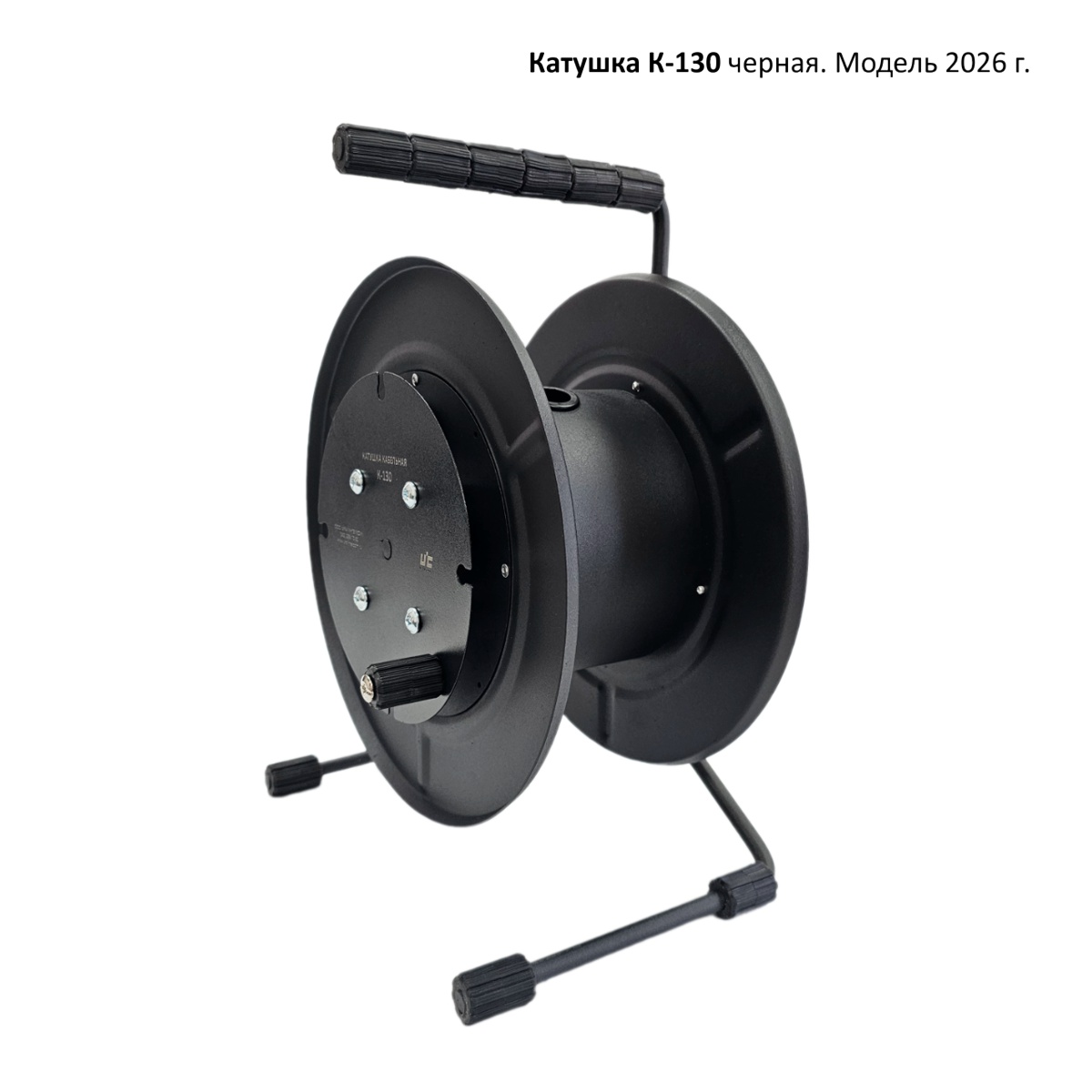

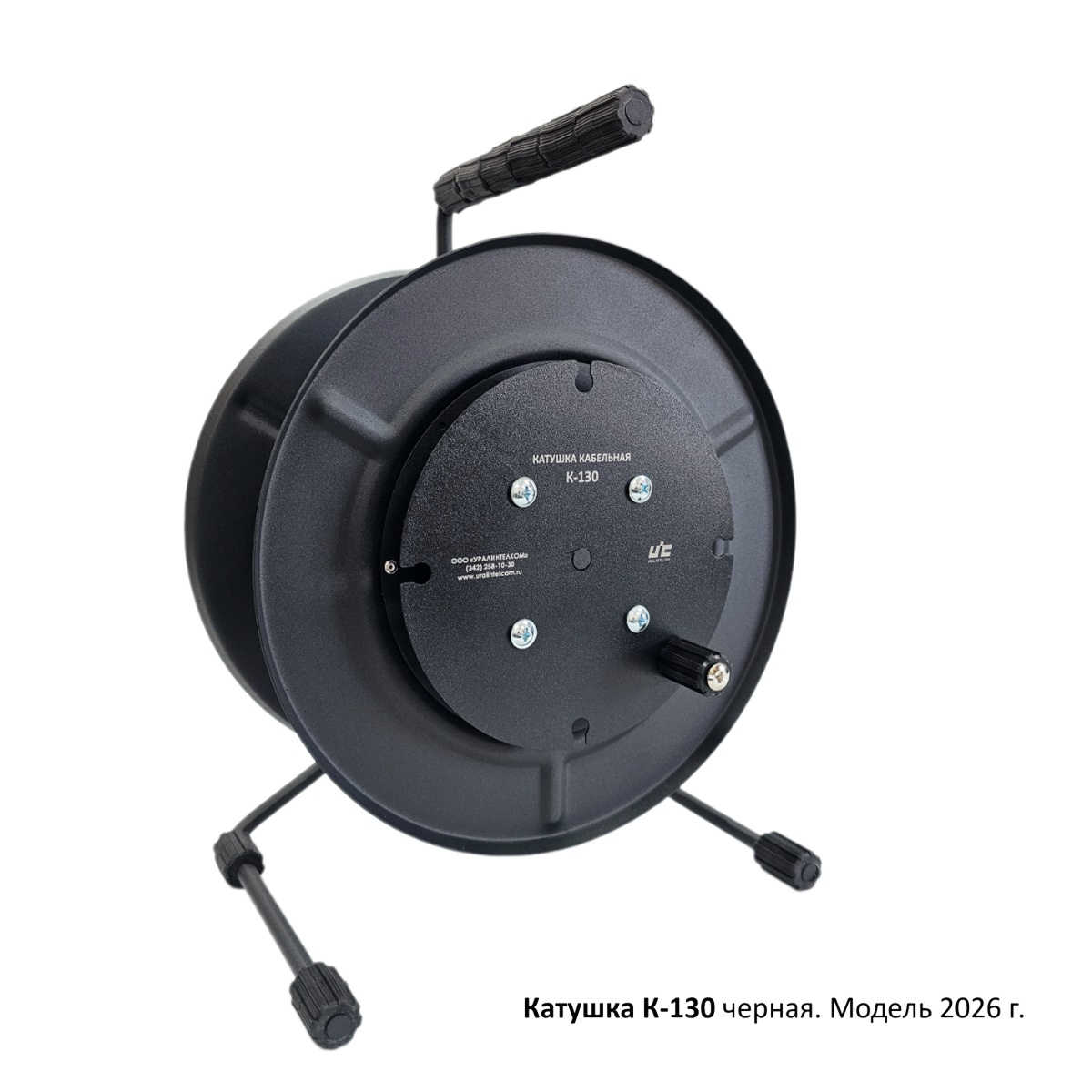

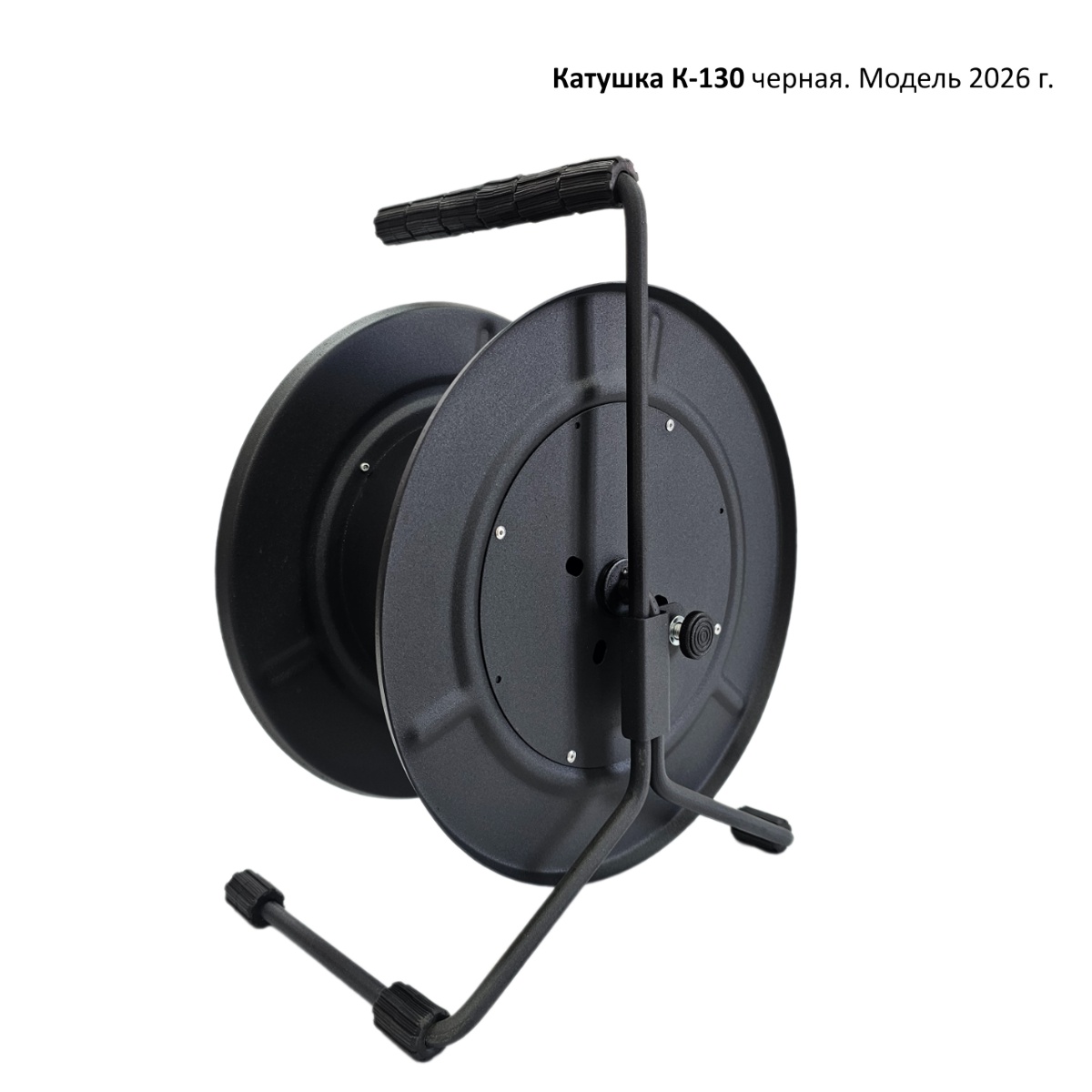

Катушка К-130 переносная
.jpg "Катушка К-130 переносная")
.jpg "Катушка К-130 переносная")
.jpg)
.jpg)
-
Переносная металлическая катушка с шириной обечайки 130 мм, диаметр щёк 300 мм.

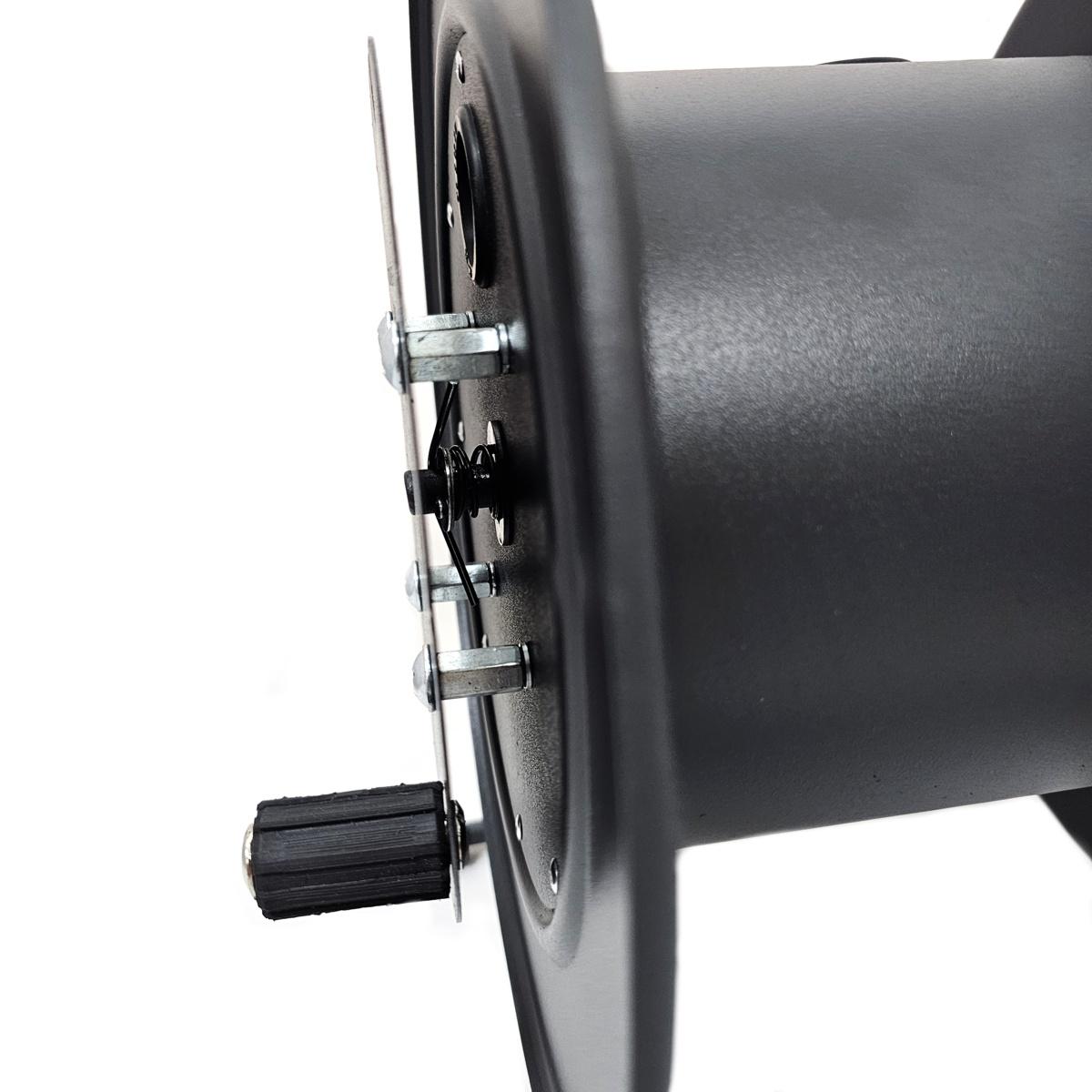

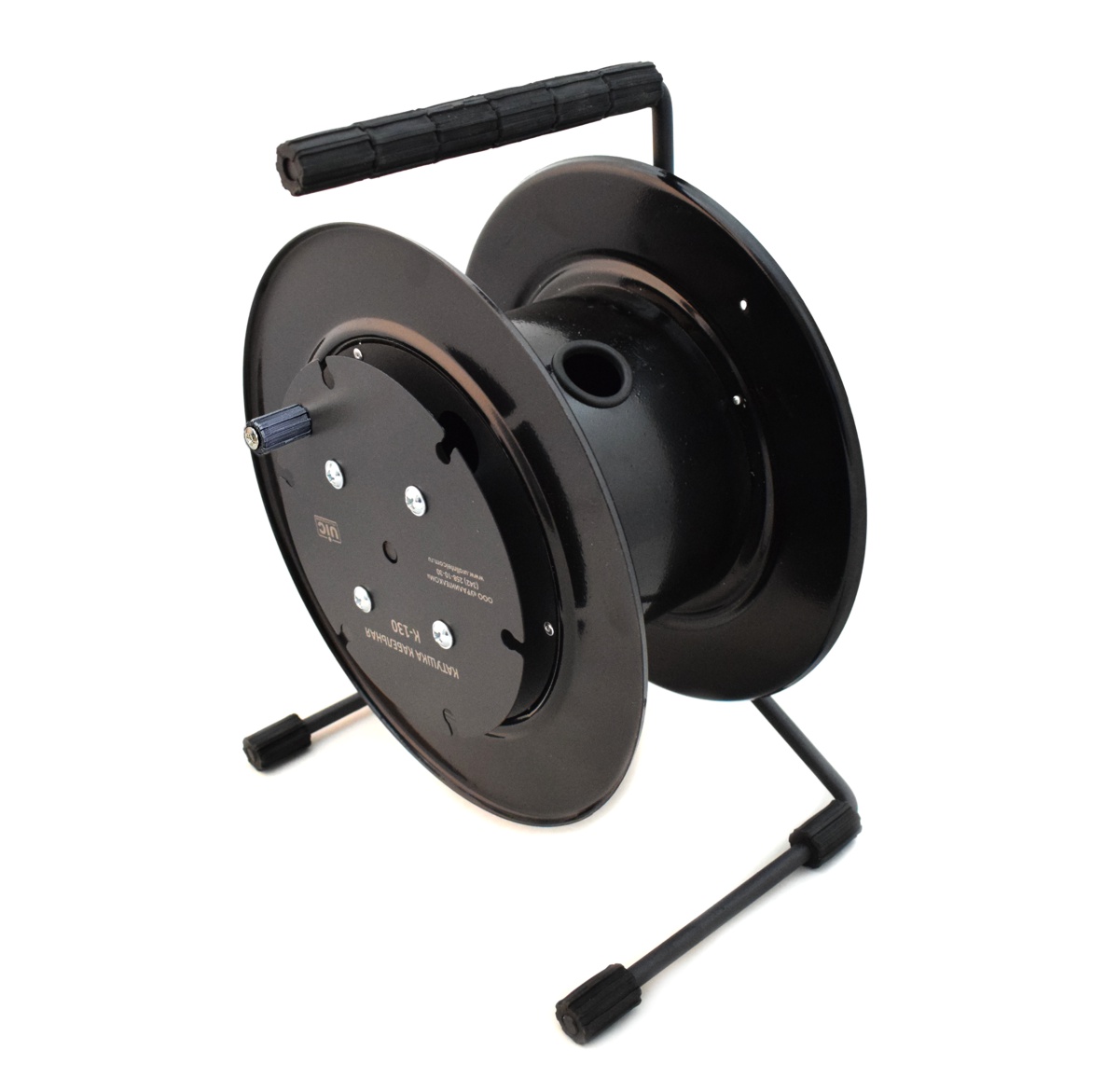

В конструкции катушки предусмотрен отсек для смотки "кабельного хвоста". В обечайке потверстие для вывода кабеля D 30мм.
ТАБЛИЦА ПРИБЛИЗИТЕЛЬНОГО РАСЧЕТА (по формуле) заполнения катушек кабелем/проводом (в метрах).
Каркас катушки (барабан) изготовлен из х/к стали Ст08пс6 толщиной 1,0мм (щёки) и 0,8мм (обечайка).
Крестовина катушки сварная, выполнена из круга Ст.20, Д10мм.

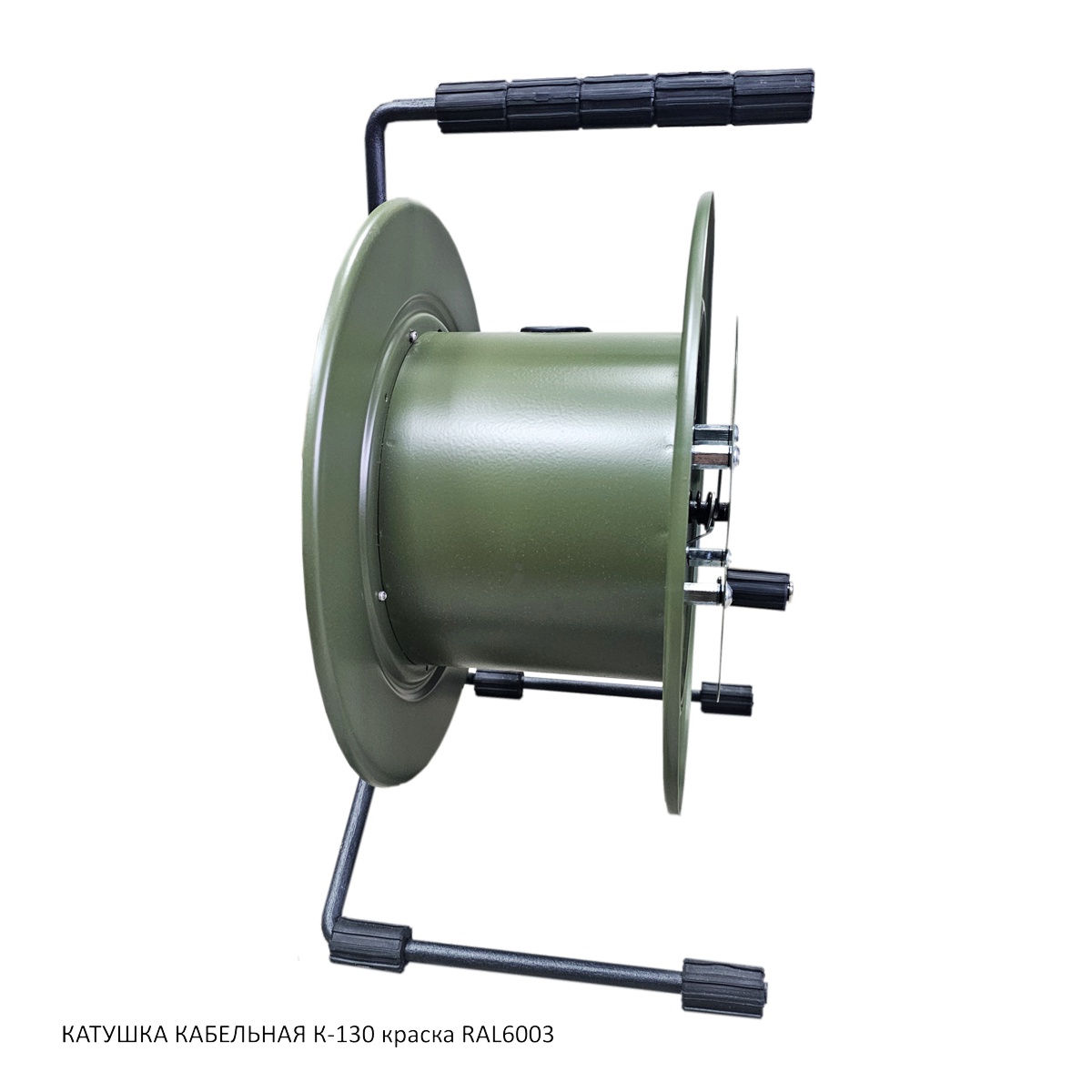

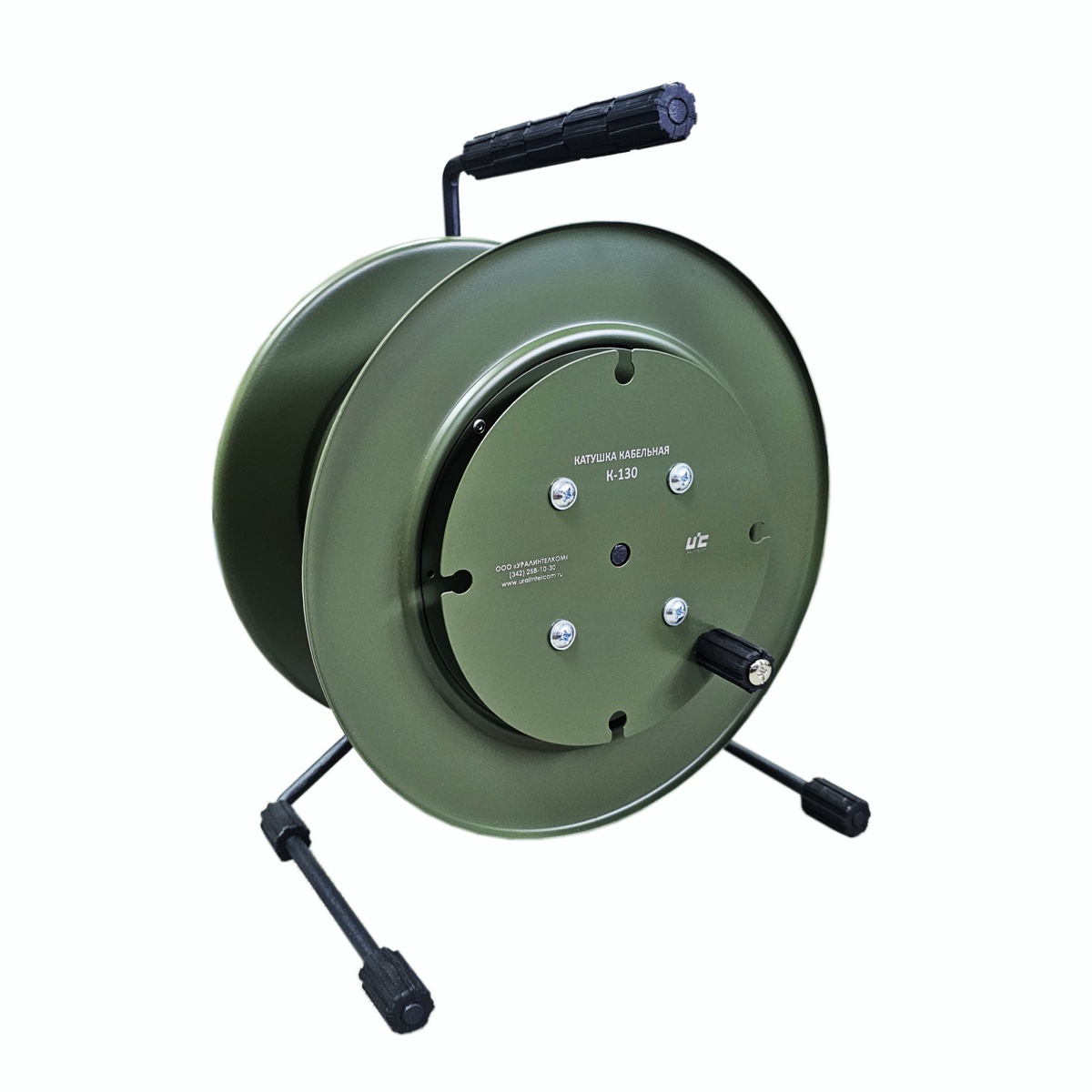

Покрытие: порошковая краска, цвет по умолчанию - черный. Возможна перекраска катушки в другой цвет из палитры RAL за дополнительную плату (подробнее).По заказу покупателя возможно нанесение персональной лазерной гравировки на лицевой щеке катушки.
ГАБАРИТНЫЕ РАЗМЕРЫ ПЕРЕНОСНЫХ КАТУШЕК К-*** производства ООО "УРАЛИНТЕЛКОМ" г. Пермь
ГАБАРИТНЫЕ РАЗМЕРЫ КАБЕЛЬНЫХ КАТУШЕК СО СТАРОЙ ЩЕКОЙ (ДО ДЕК. 2025 г.) Обратите внимание на размер D.
ГАБАРИТНЫЕ РАЗМЕРЫ КАБЕЛЬНЫХ КАТУШЕК С НОВОЙ ЩЕКОЙ (с ребрами жесткости) Обратите внимание на размер D.
Старая щека (до дек. 2025г) Новая щека с ребрами жесткости Модель катушки / Размеры,мм A (±5 мм) B (±3 мм) C (±5 мм) D (±5 мм) ВЕС, кг (±50 г) D (±5 мм) ВЕС, кг (±50 г) К-80 160 83 175 96 2,7 106 2,8 К-130 210 133 225 146 2,9 156 3,0 К-180 250 183 275 196 3,3 195 3,4
* размеры и вес носят справочный характер и могут незначительно отличаться от фактических размеров.
Габаритные размеры катушки 35К-200-М
Габаритные размеры катушки 35К-300-М
таблица параметров переносных катушек модели 35К-*** - Общие параметры:
- Тип катушки: переносная
- Ширина обечайки: 130мм
- Диапазон рабочих температур: -50...+65град. С
